音叉液位開關操作規范
音叉液位開關操作規范

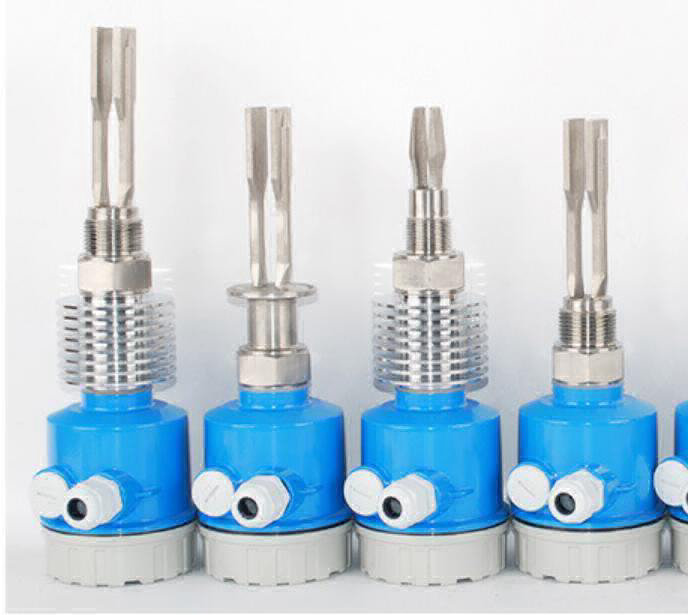

? ? ? ?音叉液位開關是基于懸臂梁的振動原理，專用于容器、槽罐和各種管道的液位測量儀表。其采用音叉作為振動探頭，利用壓電器件實現振動的驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。該儀表穩定可靠，免于維護，在水利、化工、環保、食品、醫藥等行業有著廣泛的應用。但要使音叉液位開關更好地發揮作用，按照音叉液位開關操作規范正確作業必不可少，為此，本文以Ring-11音叉液位開關為例，就音叉液位開關的安裝和接線規范介紹如下。?
? ? ?在安裝音叉液位開關之前，應再次確認儀表型號是否滿足現場過程壓力、過程溫度、介質的化學性能等的環境要求，確保儀表在安裝后能夠正常使用。一般地，Ring-11音叉液位開關可以根據需要安裝在任何位置，既可以水平安裝、也可以垂直安裝或傾斜安裝。當被測介質具有粘稠性時，為了減少或避免出現掛料現象，一般應將儀表垂直安裝。
? 1、安裝方向
在安裝Ring-11音叉液位開關時，為避免掛料或由于介質對叉體的阻力而產生的測量誤差，應使叉體面和液體升降或流動保持方向一致，如圖2(a)、2(b)所示。
如圖3，在選擇Ring-11音叉液位開關的安裝位置時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。?
3、壓力/真空
對于過壓或欠壓的容器或管道，由于必須保證過程連接處的密封完好性。所以，在安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
4、防潮
當將音叉液位開關安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，為防止水或潮氣進入儀表，在接入電纜之前，應將電纜線彎曲并朝下引，如圖4所示。
音叉液位開關的接電也是一個重要的環節。正確安全地接線，是音叉液位開關正常運行的前提。一般來講，音叉液位開關的接電應按照下面的操作規范進行。
1、安全提示
從安全角度考慮，只有在斷電的情況下才能進行接線；如果是防爆型音叉液位開關，在接線時必須遵循相關防爆的接線要求。
2、接入電纜
計為Ring-11音叉液位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。
如需使用其它規格的電纜，應使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
3、接線圖
接線時，應按照如圖5、6、7所示方式進行安全接線。
